Cisaille guillotine et lames
 Cisaille guillotine et lames

Nos outillages de plieuses

Avant montage des poinçons et matrices de pliage, il est important de régler le parallélisme de la plieuse.

Documentation poinçons et matrices PROMECAM

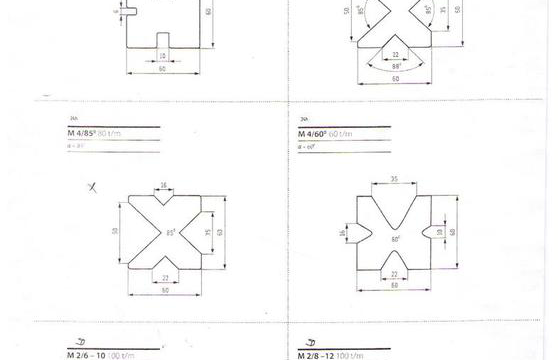

Outillages plieuses
Doc poincons et matrices 2012EN.pdf
Document Adobe Acrobat [1.9 MB]

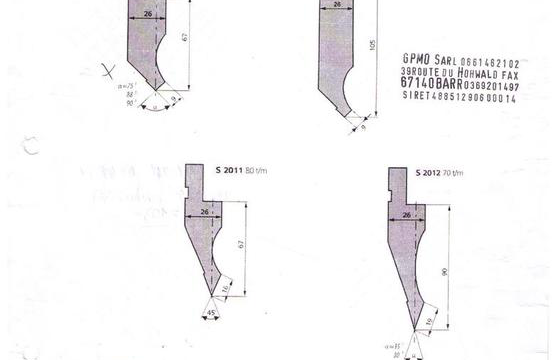

Plieuse PROMECAM RG50-25

.

poinçonet outils PROMECAM

.

.Intermediaire poinçon PROMECAM Plieuses : Pour obtenir un pliage de qualité, il est nécéssaire de régler (ou changer) vos  intermédiaires.

.

Les types d'acier utilisés pour vos outillages de plieuse

Le saviez-vous : L'acier d'un poinçon col de cygne n'a pas les mêmes propriété qu'un poinçon droit. Les forces sont excentrées sur le col de cygne.

Pour obtenir un pliage de qualité, il faut obtenir un parallélisme de pliage inférieur à 0.5° sur 3000

<Les types d'acier utilisés et leur performance :

Le 1.2312 (+ souffré) ou 1.2311 selon le type de finesse/épaisseur du poinçon ( 110 kg avant trempe)

- En première monte : AMADA, TRUMPF , LVD, DURMA ……

- En première monte chez OXYMETAL (France), C-METAL (Belgique , groupe LVD) , APT Belgique (Machines réfectionnées) ainsi que plus de 200 clients.


Le 42CrMo4 est la DIN (Indice werkstoff) 1.7225 (AFNOR 42 CD 4)
450 à 460 N/mm2 une fois trempé.
Il est plus facile à tremper à coeur et est plus résistant au frottement ( anti usure et s'altère trés peu à la rouille)
L'acier rectifié est à 110 kg (30 HRC)et pas de rectification à faire

La qualité la plus fréquente est le C45 ou C50 livré habituellement.

Un comparatif se doit de proposer la même qualité d'acier.

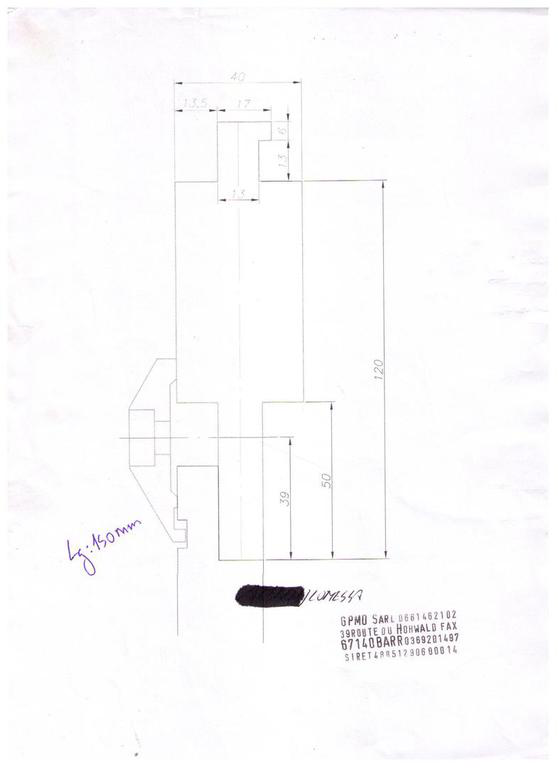

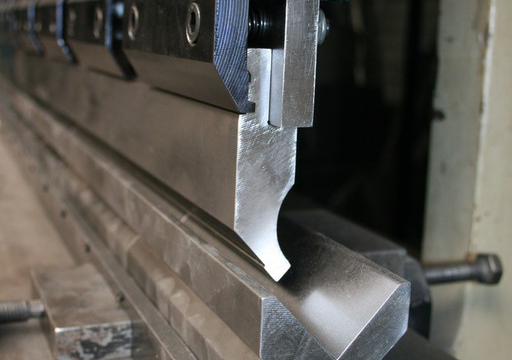

Ci-dessous, le montage de nouveaux poinçons et matrices sur PLIEUSE comessa et pdg-comessa.

Ce montage a la particualrité de pouvoir changer les poinçons et matrices de façon rapide et économique puisque ce sont des longueurs de 835 mm avec matrices auto-centrées.

Besoin d'un renseignement, devis, nous vous répondons sous 48H maximum
